產品名稱：	衛生級焊接蝶閥	產品型號：	D61X
公稱通徑：	DN25～DN200	閥座密封：	丁青橡膠、聚四氟乙烯
公稱壓力：	1.0Mpa～1.6MPa	連接方式：	卡箍快裝、外螺紋、焊接
適用溫度：	-20ºC～+80ºC-150ºC	驅動方式：	手動、電動、氣動
閥體材質：	不銹鋼304、316、316L	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

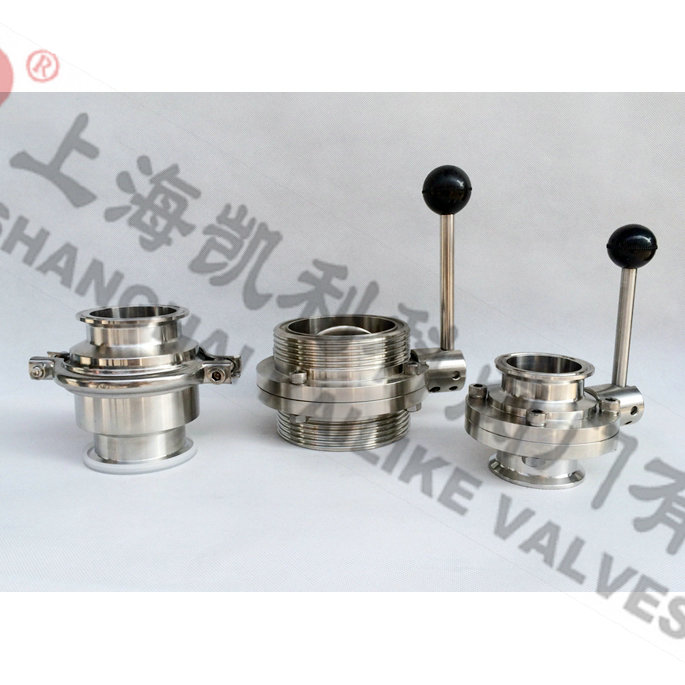

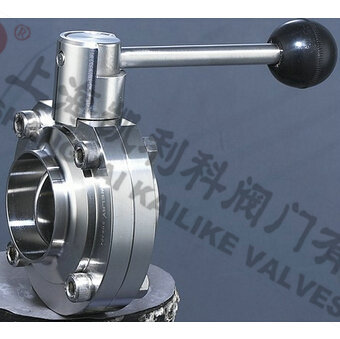

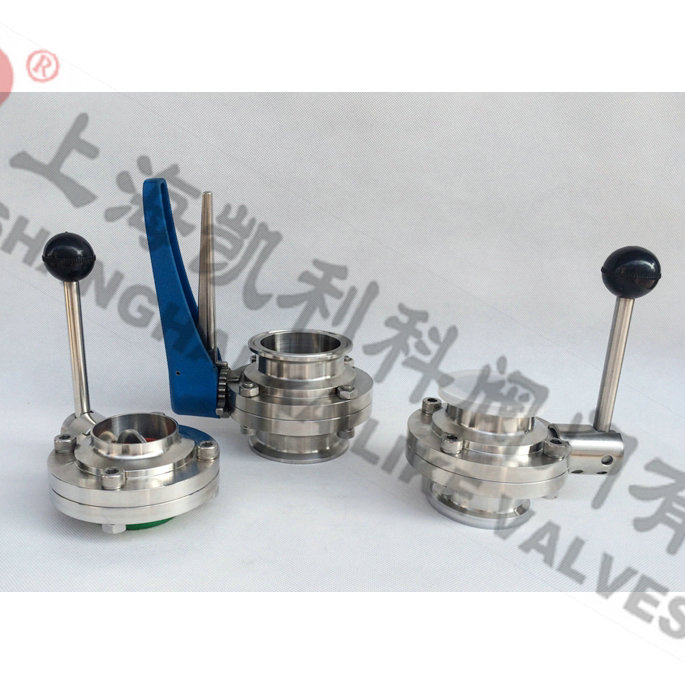

D61X衛生級焊接蝶閥專用于乳制品、食品、制藥、啤酒、化妝品等工業領域。衛生級焊接蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種不銹鋼閥門。所有衛生蝶閥與介質接觸部份均為鏡面拋光處理。

產品優點

1 、蝶閥橡膠密封圈與閥板均采用進口件，保證了蝶閥的使用性能和使用壽命；
2 、采用高精度數控車床精車閥體，保證了蝶閥可靠的互換性，免去了因更換橡膠而不能保證其使用性能的麻煩；
3 、閥桿鑲裝尼龍軸套，減小了磨擦力因而開啟靈活輕松；
4 、鋼件均采用不銹鋼制作，橡膠采用食品橡膠，衛生質量高；
5 、閥體通徑與管道內徑等徑，開啟時窄而呈流線型的閥板與流體方向一致，流量大而阻力小，無物料積聚；
6 、手柄采用扳動式和拉動式，可承受較大操作力矩，不易扳斷；
7 、開閉范圍為0~90°，可固定于每隔15°的位置上，具有可調性，且開閉迅速，操作方便；
8 、閥體均采用可拆連接，結構簡單，維修方便；
9 、造型輕巧美觀，表面光亮而不粘塵，無毛刺扎手；
10 、經過嚴密的強度和密封試驗，保證質量。

外形結構圖

主要外形尺寸 ISO/IDF

Size	O	D	Kxk	A	H
φ19	78.0	19.0	8.0×8.0	50.0	39.0
φ25	78.0	25.4	8.0×8.0	50.0	39.0
φ32	78.0	31.5	8.0×8.0	50.0	39.0
φ38	86.0	38.1	8.0×8.0	50.0	43.0
φ45	90.0	45.0	8.0×8.0	50.0	45.0
φ51	102.0	50.8	10.0×10.0	52.0	51.0
φ57	106.0	57.0	10.0×10.0	52.0	53.0
φ63	115.0	63.5	10.0×10.0	56.0	57.5
φ76	128.0	78.2	10.0×10.0	56.0	64.0
φ89	139.0	89.0	11.0×11.0	60.0	69.5
φ102	154.0	101.6	11.0×11.0	64.0	77.0
φ108	159.0	108.0	11.0×11.0	64.0	79.5
φ138	185.0	133.0	11.0×11.0	80.0	92.5
φ159	215.0	159.0	11.0×11.0	80.0	107.5
φ219	285.0	219.0	14.0×14.0	90.0	142.5

外形結構圖

主要外形尺寸 DIN

Size	O	D	Kxk	A	H
DN15	78.0	18.0	8.0×8.0	50.0	39.0
DN20	78.0	22.0	8.0×8.0	50.0	39.0
DN25	78.0	28.0	8.0×8.0	50.0	39.0
DN32	86.0	34.0	8.0×8.0	50.0	43.0
DN40	90.0	40.0	8.0×8.0	50.0	45.0
DN50	106.0	52.0	10.0×10.0	52.0	53.0
DN65	124.0	70.0	10.0×10.0	58.0	62.0
DN80	139.0	85.0	11.0×11.0	60.0	69.5
DN100	159.0	104.0	11.0×11.0	64.0	79.5
DN125	185.0	129.0	11.0×11.0	80.0	92.5
DN150	215.0	154.0	11.0×11.0	90.0	107.5

外形結構圖

主要外形尺寸SMS

Size	O	Kxk	A	H
19	78.0	8.0×8.0	50.0	39.0
25	78.0	8.0×8.0	50.0	39.0
32	78.0	8.0×8.0	50.0	39.0
38	85.0	8.0×8.0	52.0	43.0
51	102.0	10.0×10.0	56.0	51.0
63	115.0	10.0×10.0	56.0	57.5
78	128.0	10.0×10.0	56.0	64.0
89	139.0	11.0×11.0	60.0	69.5
102	154.0	11.0×11.0	64.0	77.0

外形結構圖

主要外形尺寸 3A

Size	O	D	Kxk	A	H
1"	78.0	12.7	8.0×8.0	50.0	39.0
3/4"	78.0	19.1	8.0×8.0	50.0	39.0
1"	78.0	25.4	8.0×8.0	50.0	39.0
1 1/2"	86.0	38.1	8.0×8.0	50.0	43.0
2"	102.0	50.8	10.0×10.0	52.0	51.0
2 1/2"	115.0	63.5	10.0×10.0	56.0	57.5
3"	128.0	76.2	10.0×10.0	56.0	64.0
4"	154.0	101.6	11.0×11.0	64.0	77.0
5"	215.0	152.4	11.0×11.0	90.0	107.5
6"	285.0	203.2	14.0×14.0	90.084.0	142.5



聲明：【D61X衛生級焊接蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的D61X衛生級焊接蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
