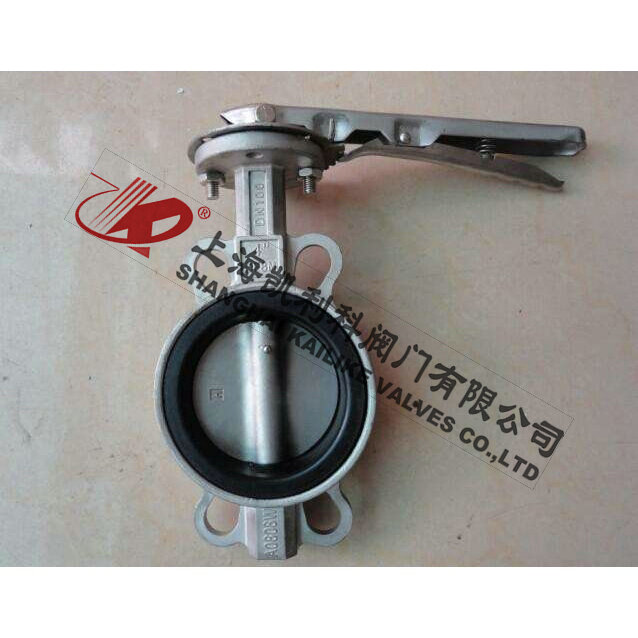

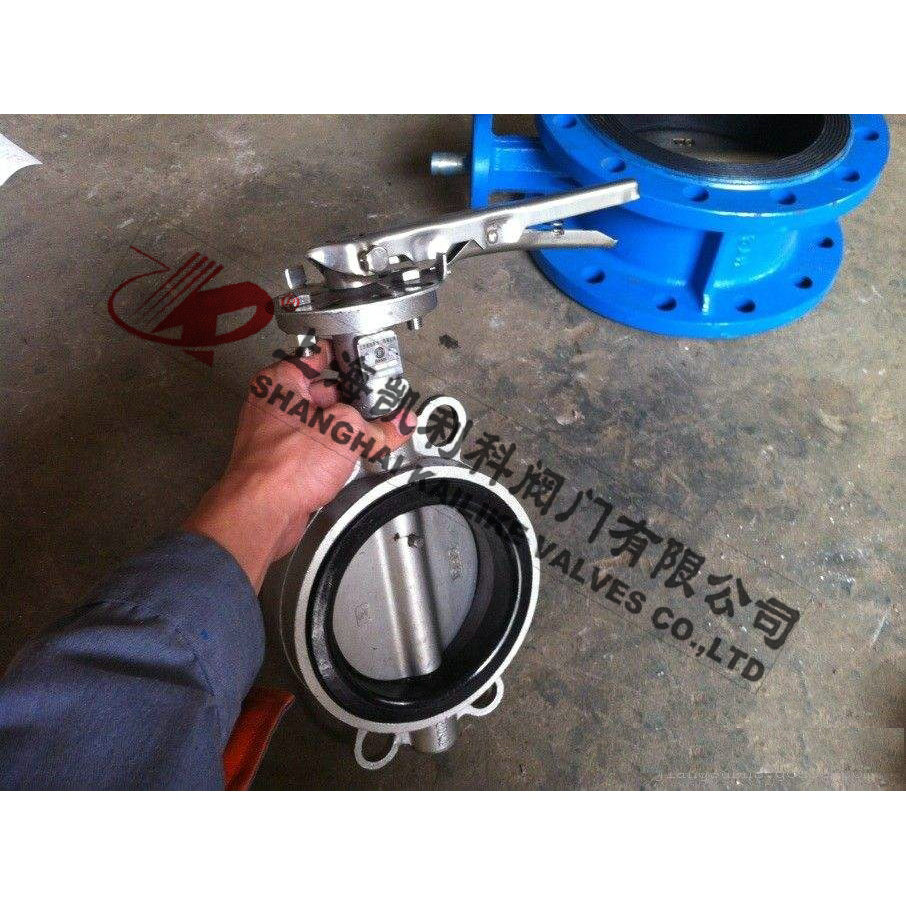

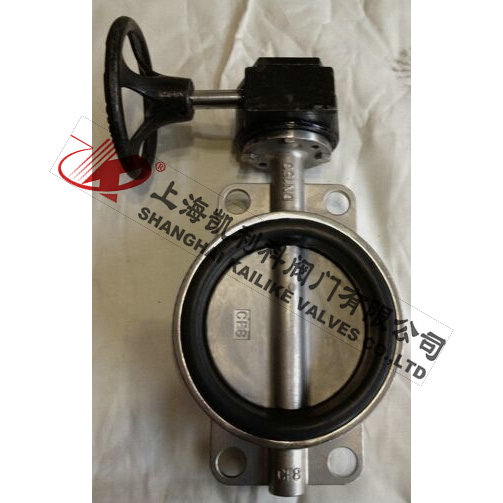

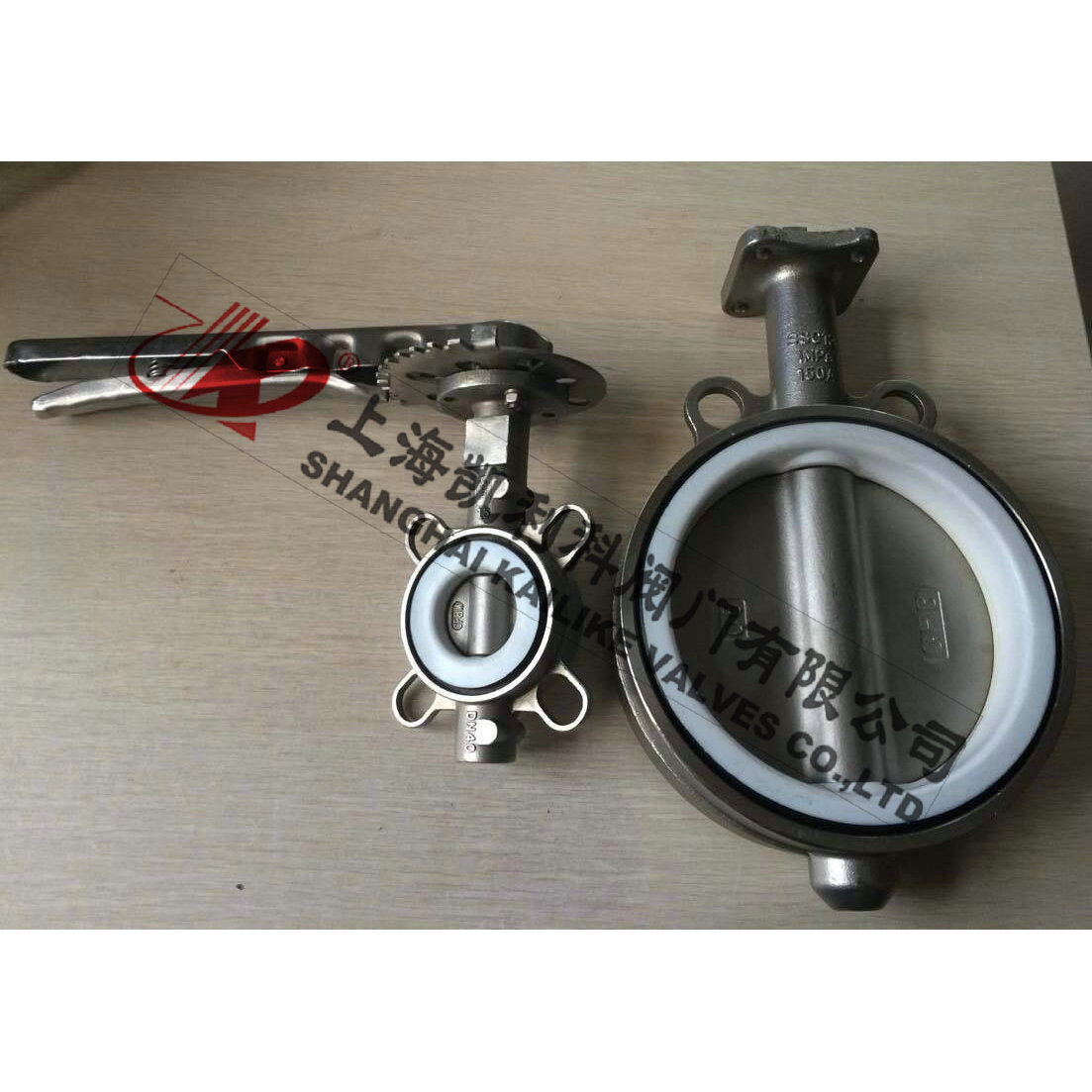

產品名稱：	不銹鋼軟密封蝶閥	產品型號：	D71X
公稱通徑：	DN50～DN1000	閥座密封：	丁青橡膠、聚四氟乙烯
公稱壓力：	1.0Mpa～1.6MPa	連接方式：	對夾、法蘭
適用溫度：	-20ºC～+150ºC	驅動方式：	手動、蝸輪、電動、氣動
閥體材質：	不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、氣體、粉體、液體	生產廠家：	上海凱利科閥門有限公司

產品說明

D71X不銹鋼軟密封蝶閥該產品由橡膠密封蝶閥或四氟密封蝶閥和不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

制造規范

設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

技術參數

公稱通徑	DN（mm）	50～800
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。
零件名稱	材料
閥體	不銹鋼
蝶板	不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	不銹鋼
填料	O型圈、柔性石墨O

密封材料選用和適用溫度

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠	天然橡膠	尼龍
英語簡稱	CR	NBR	EPDM	PTFE	SI	VITON	NR	PA
型號代號	X或J	XA或JA	XB或JB	F或XC、JC	XD或JD	XE或JE	X1	N
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃	85℃	93℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃	-20℃	-73℃
適用工作溫度	0~+80℃	-20~+82℃	-40~+125℃	-30~+150℃	-70~+150℃	-23~+150℃	-20~+85℃	-30~+93℃

外形結構圖

主要外形尺寸

公稱通徑 (DN)	L	D1	D	z-φd	H	H0	A	B
50	43	125	165	4-18	63	315	180	65
65	46	145	185	4-18	70	330	180	65
80	46	160	200	8-18	83	390	245	72
100	52	180	220	8-18	105	431	245	72
125	56	210	250	8-18	115	455	245	72
150	56	240	285	8-22	137	626	355	93
200	60	295	340	8-22	164	720	350	93
250	68	350	395	12-22	206	800	550	350
300	78	400	445	12-22	230	860	600	350
350	78	460	505	16-22	248	883	600	350
400	102	515	565	16-26	289	972	600	350
450	114	565	615	20-26	320	1043	750	380
500	127	620	670	20-26	343	1098	750	380
600	154	725	780	20-30	413	1236	750	380
700	165	840	895	24-30	478	1431	750	380
800	190	950	1015	24-33	525	1488	750	380



聲明：【D71X不銹鋼軟密封蝶閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的D71X不銹鋼軟密封蝶閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
